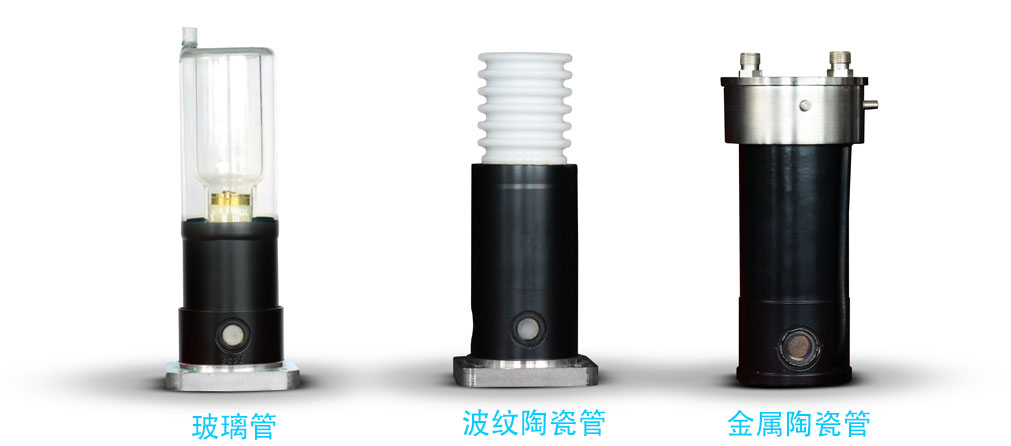

分析用x射線管

分析儀器專用X射線管。國產或進口波紋陶瓷管、金屬陶瓷管、玻璃管適用于國內外各種型號XRD、XRF、晶體分析儀、定向儀。

技術參數

1、可選靶材類型：Cu、 Co 、Fe 、Cr 、Mo 、Ti 、W等

2、焦點類型：0.2×12mm或1×10mm或0.4×14mm（細焦點）

3、較大輸出功率：2.4kW或2.7kW

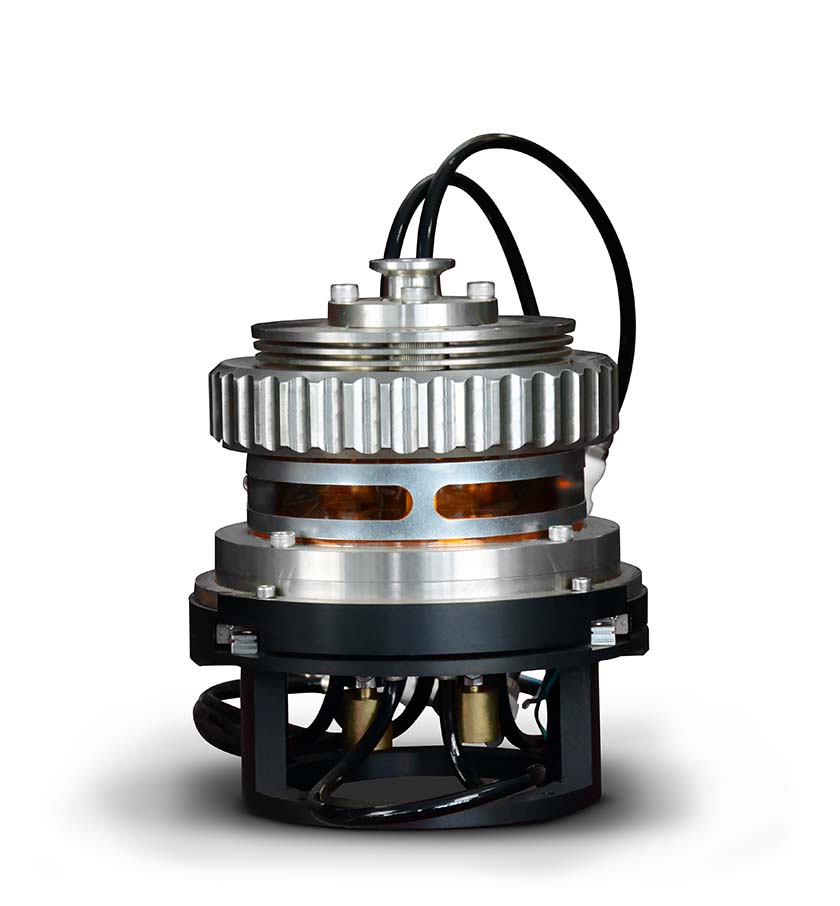

TGW-1高溫附件

為了解高溫加熱過程中樣品的晶體結構變化以及各種物質高溫加熱過程中相互溶解的變化等。

技術參數

溫度設置：惰性氣體環境   室溫到1200℃

真空環境    較高溫度1600℃

溫度控制精度：±0.5℃

窗口材料： 聚酯膜

冷卻方式： 去離子水循環冷卻

    TDW-11中低溫附件

     溫度設置：惰性氣體環境，室溫到1200℃

     真空環境：-196~450℃

     溫度控制精度：±0.5℃

     制冷方式：液氮（消耗量小于4L/h）

     窗口材料：聚酯膜

     冷卻方式：去離子水循環冷卻

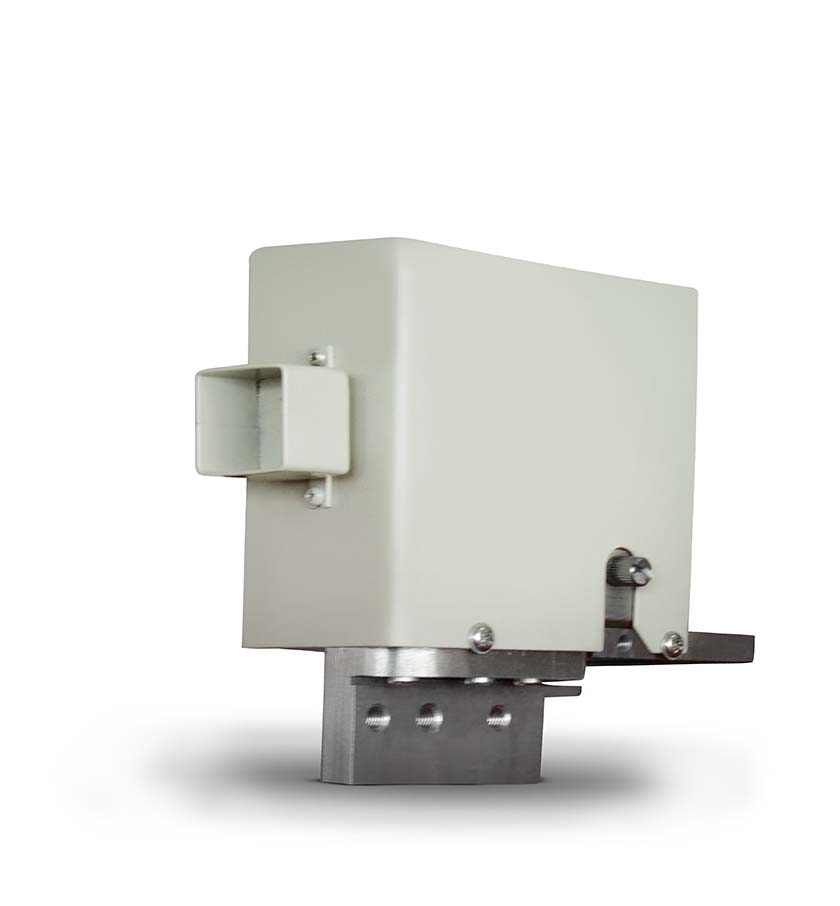

TSM-2 石墨單色器

單色器是安裝在X射線探測器前，將通過接收狹縫后的X射線單色化，只檢測X光譜的Kα特征X射線的部件。使用該裝置，可以全部消除連續X射線、Kβ特征X射線和熒光X射線，可以進行高信噪比的X射線衍射分析。當銅靶X射線管和對應的單色器配合使用時，可以消除從Mn、Fe、Co、Ni系樣品中產生的熒光X射線，可適用與多種樣品的分析。

技術參數

晶體類型：石墨彎晶或平晶（根據分析目的選擇）

反射效率：η≥35%

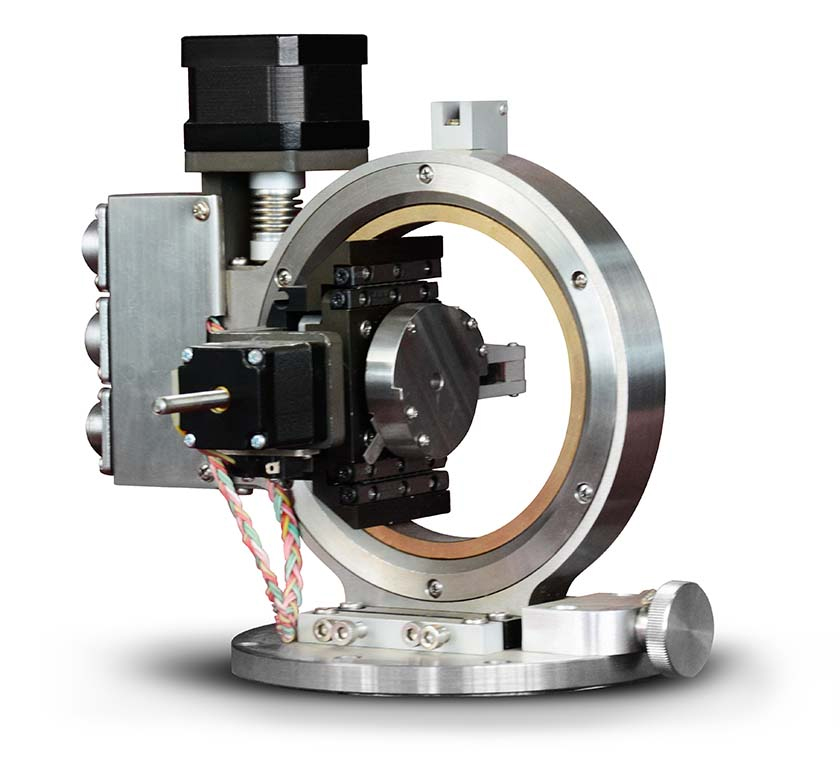

TZG-5 多功能集成測量附件

設計安裝在廣角測角儀上，用于對板狀材料、塊狀材料及基板上的膜的分析，進行晶相檢出、取向度檢測、應力測試分析等，可以進行織構、應力、薄膜面內結構等測試。

功能特點

采用透射法或反射法進行極圖測試；

可以采用并傾法或者同傾法進行應力測試；

薄膜測試（樣品的面內旋轉）

應用領域

輥軋板等金屬集合組織的評價；

陶瓷取向的評價；

薄膜樣品晶體優先方位的評價；

各種金屬材料、陶瓷材料的殘余應力測試（耐磨耗性、耐切削性等的評價）；

多層膜的殘余應力測試（膜的剝落等的評價）；

高溫超導材料薄膜、金屬板等表面氧化、氮化膜的分析；

玻璃、Si、金屬基板上的多層膜的分析（磁性薄膜、金屬表面硬化皮膜等）；

大分子材料、紙、鏡片等電鍍材料的分析。

技術規格

α軸（傾斜）:       動作范圍 -45°~90°, 較小步距 0.001°/步

β軸（面內旋轉）: 動作范圍 0°~360°, 較小步距 0.001°/步

x軸: 動作范圍：   動作范圍 ±10mm，較小步距 0.001mm/步

y軸: 動作范圍：    較小步距 0.001mm/步

z軸（前后旋轉）: 動作范圍 ±10mm, 較小步距 0.001mm/步

樣品尺寸:             較大Φ40mm，厚度10mm

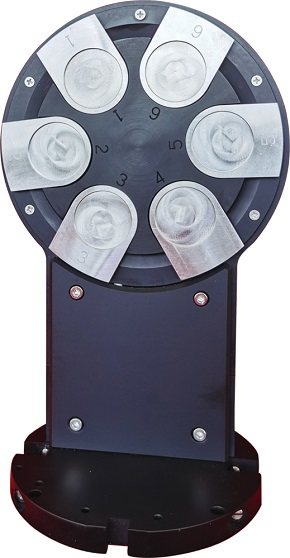

自動換樣器

       采用進口步進電機驅動，由進口西門子可編程序控制器（PLC）控制，無需人工換樣，系統自動連續測樣，自動保存數據。一次可以裝載6個樣品進行連續測量。

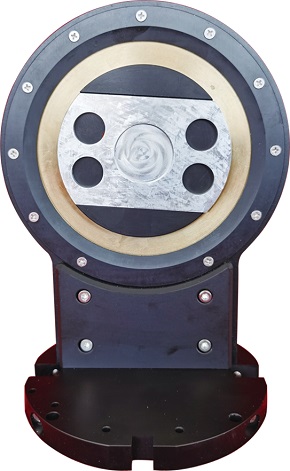

     旋轉樣品臺

       樣品可以在自身平面內旋轉，有利于晶粒粗大引起的誤差，對有織構和晶癖的試樣測量，保證衍射強度有很好的再現性，消除擇優取向。

      主要功能

       旋轉方式：β軸（樣品平面）

       旋轉速度：1~60RPM

       較小步寬：0.1º

       操作模式：定速旋轉用于樣品掃描（步進、連續）
